스프링클러설비 헤드 높이 설치기준, 화재 안전을 좌우하는 핵심 조건





스프링클러설비 헤드 높이 설치기준 총정리

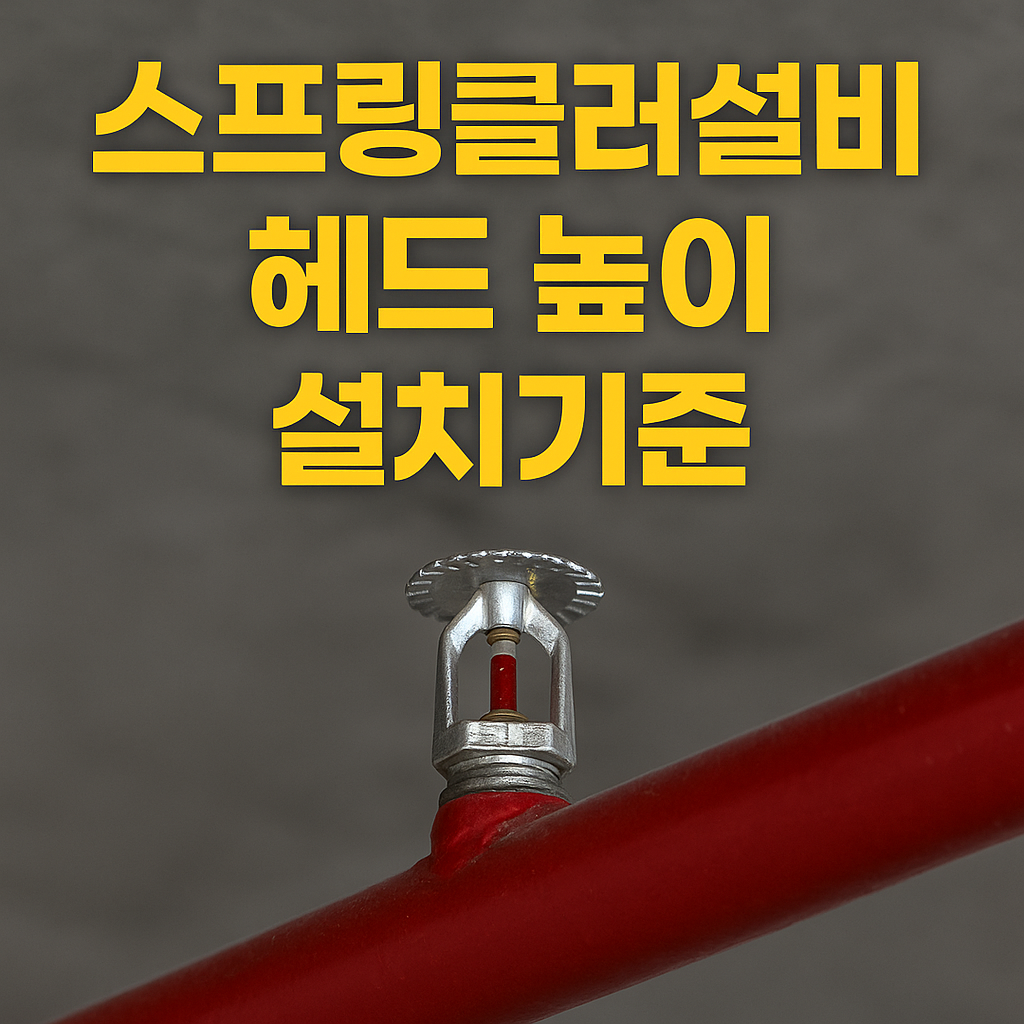

스프링클러헤드 높이에 관한 이미지 예시



“스프링클러, 높이 잘못 달면 무용지물!”
“화재 때 지켜줄 기준, 지금 확인하세요”



“스프링클러설비 헤드 높이 설치기준을 상세히 정리했습니다.



천장 이격거리, 보 주변 설치 조건, 헤드 간 거리, 저장물과의 간격까지 모두 설명하여 화재 안전성과 건축물의 신뢰성을 확보하는 데 필요한 필수 정보를 제공합니다.”



---



건축물의 안전을 보장하기 위한 소방설비 가운데 스프링클러는 가장 널리 쓰이며, 화재 발생 시 자동으로 작동해 인명과 재산을 보호합니다.



하지만 단순히 설치 여부만으로 성능이 보장되지는 않습니다.

특히 헤드의 위치와 높이는 실제 화재 대응에서 결정적인 역할을 합니다.



천장과의 거리, 보 구조물과의 간섭, 적재물과의 이격 등이 모두 성능을 좌우하기 때문에 세부 기준을 준수해야 합니다.



이번 글에서는 국내 화재안전기술기준과 NFPA 규정을 바탕으로 헤드 높이 설치 기준을 9,000자 이상 심층적으로 정리해 보겠습니다.





스프링클러설비의 기본 구조 이해

스프링클러는 단순히 천장에서 물을 분사하는 장치가 아니라, 수원, 가압송수장치, 배관망, 헤드로 이어지는 체계적인 설비입니다.



각 구성 요소는 하나라도 문제가 생기면 전체 기능이 약화될 수 있으며, 특히 헤드는 화재 열을 직접 감지하고 물을 분사하는 핵심 장치로 작동의 시작점이라 할 수 있습니다.



따라서 헤드의 위치와 높이는 설치 기준에서 가장 중요하게 다뤄집니다.

천장과 헤드 사이의 권장 이격거리

국내 규정은 스프링클러 헤드를 천장으로부터 30cm 이하에 두도록 권장하고 있습니다.

반면 NFPA 13은 25mm 이상, 300mm 이하로 세밀하게 구체화하고 있습니다.



이유는 간단합니다.



헤드가 천장과 너무 가까우면 뜨거운 연기가 도달하기 전에 작동이 지연될 수 있고, 반대로 너무 떨어져 있으면 열 전달이 늦어져 방수가 시작되는 시점이 화재 확산 이후가 될 수 있기 때문입니다.



간이스프링클러의 설치 높이

간이스프링클러는 소규모 숙박시설이나 요양시설, 고시원 등에 설치됩니다.



여기서는 천장과의 이격거리가 25.4mm에서 102mm 사이여야 하며, 일반 스프링클러보다 더 엄격한 범위를 적용합니다.

좁은 공간에서 즉각적으로 열을 감지하도록 하여 신속한 방수를 보장하려는 목적입니다.

보(Beam) 주변 설치 조건

실내 구조물에 보가 있는 경우 스프링클러 성능에 악영향을 줄 수 있습니다.

보가 열과 연기의 흐름을 방해하기 때문입니다.



보의 폭이 1.2m 이상일 경우에는 헤드를 반드시 천장면으로부터 30cm 이내에 설치해야 합니다.



또한 보의 깊이가 55cm 이상일 경우에는 예외적으로 55cm까지 허용되지만, 살수 음영을 최소화하기 위해 인접 헤드 간 거리와 분사 패턴을 면밀히 고려해야 합니다.





헤드 간 거리

스프링클러 헤드끼리의 거리는 물 분포를 고르게 유지하기 위해 정해져 있습니다.



국내 기준에 따르면 층고가 9.1m 미만일 경우 2.4m 이상 3.7m 이하, 층고가 9.1m 이상 13.7m 이하라면 최대 3.1m 이내로 설치해야 합니다.



대형 물류창고와 같이 층고가 높은 시설에서는 간격이 너무 벌어지면 살수 사각이 발생할 수 있어 더욱 엄격히 관리됩니다.

저장물과의 이격거리

헤드와 저장물의 최상단 간격은 최소 914mm 이상 확보해야 합니다.



창고 운영에서 자주 발생하는 문제는 물품 적재 높이가 점점 높아져 결국 헤드와의 거리가 좁아지는 것입니다.



이 경우 화재 발생 시 살수 패턴이 저장물에 막혀 하부까지 도달하지 못해 화재 진압이 실패할 수 있습니다.

따라서 운영 단계에서도 적재 관리가 반드시 병행되어야 합니다.





격자 천장 및 특수 구조 적용

격자형 천장은 미관이나 환기 목적으로 상업시설에서 자주 쓰이지만 스프링클러 설치 시 주의가 필요합니다.



격자 개구율이 70% 이상이고 최소 치수가 6.4mm 이상이면 격자 상부 설치가 허용되지만, 이때 헤드와 격자 상부 표면 사이 간격을 450mm 이상 확보해야 합니다.



또한 덕트나 조명, 배관이 인접할 경우 살수 사각지대가 발생할 수 있어 차폐판이나 추가 헤드 설치가 필요합니다.

설치 기준 요약

구분	설치 기준	세부 내용	비고
천장-헤드 이격	25mm ~ 300mm	국내는 30cm 이하 권장	NFPA 동일
간이스프링클러	25.4mm ~ 102mm	소규모 건축물 적용	빠른 감열
보 폭 1.2m 이상	천장 30cm 이내	깊이 55cm 이상 시 55cm 허용	살수 음영 방지
헤드 간 거리 (9.1m 미만)	2.4m ~ 3.7m	층고 낮은 건축물	일반 건축물
헤드 간 거리 (9.1m 이상 13.7m 이하)	최대 3.1m	고층 창고, 공장	대형 공간
저장물과 이격	914mm 이상	적재물 상단과의 거리	살수 패턴 확보
격자 천장 상부	450mm 이상	개구율 70% 이상 조건	최소 치수 6.4mm 이상
장애물 인접 시	차폐판·보조헤드 설치	조명, 덕트, 배관 방해 시	살수 사각 방지

현장에서 발생하는 문제와 사례

실제 현장에서는 설계도면 상으로는 기준을 지켰더라도 시공 과정이나 운영 중에 문제가 발생하는 경우가 많습니다.



예를 들어 주차장에서는 조명기구와 스프링클러가 간섭하여 살수 패턴이 한쪽으로 치우치는 경우가 있었고, 창고에서는 적재물이 점차 높아지면서 결국 헤드와 간격이 좁아져 기준을 위반하는 상황이 발생했습니다.



이러한 사례들은 결국 화재 발생 시 초기 대응 실패로 이어질 수 있어 관리자가 주기적으로 확인해야 합니다.

점검 및 유지관리 중요성

스프링클러는 설치 이후 정기 점검과 유지관리가 필수입니다.



천장 보수 작업 후 헤드가 마감재에 가려지지 않았는지, 페인트가 칠해져 감열 기능을 방해하지는 않는지, 저장물이 헤드 바로 밑까지 적재되지 않았는지를 수시로 점검해야 합니다.



페인트가 묻은 헤드는 작동이 지연되거나 아예 방수가 안 되는 경우가 있어 가장 흔한 문제 중 하나로 꼽힙니다.

마무리

스프링클러설비 헤드 높이 설치기준은 단순한 규정이 아니라 인명과 재산을 지키는 안전 장치의 핵심입니다.

천장과의 이격거리, 보 주변 조건, 헤드 간 거리, 저장물과의 간격 등 모든 요소가 서로 맞물려야 제대로 작동할 수 있습니다.



설치 단계에서 규정을 지키는 것뿐만 아니라, 운영 중에도 이격거리와 주변 상황을 점검하며 안전성을 확보해야 합니다.

작은 수치 하나가 실제 화재 대응에서 큰 차이를 만든다는 사실을 기억해야 합니다.
